工事内容

・電気工事
・水道設備
・ガス工事
・置床工事　万協
・カウンター工事
・壁工事（ＰＢ12㎜、両面2重張り）
・建具　（普通の建具でＯＫ）
・厨房ダクト工事
・仕上げ工事　
・エアコン工事

工事期間

10月1日～11月中旬

現場住所

〒160-0023 東京都新宿区西新宿7-7-30　
小田急西新宿O-PLACE １階
https://www.odakyu-fudosan.co.jp/biz/office/tokyo_area/47.html

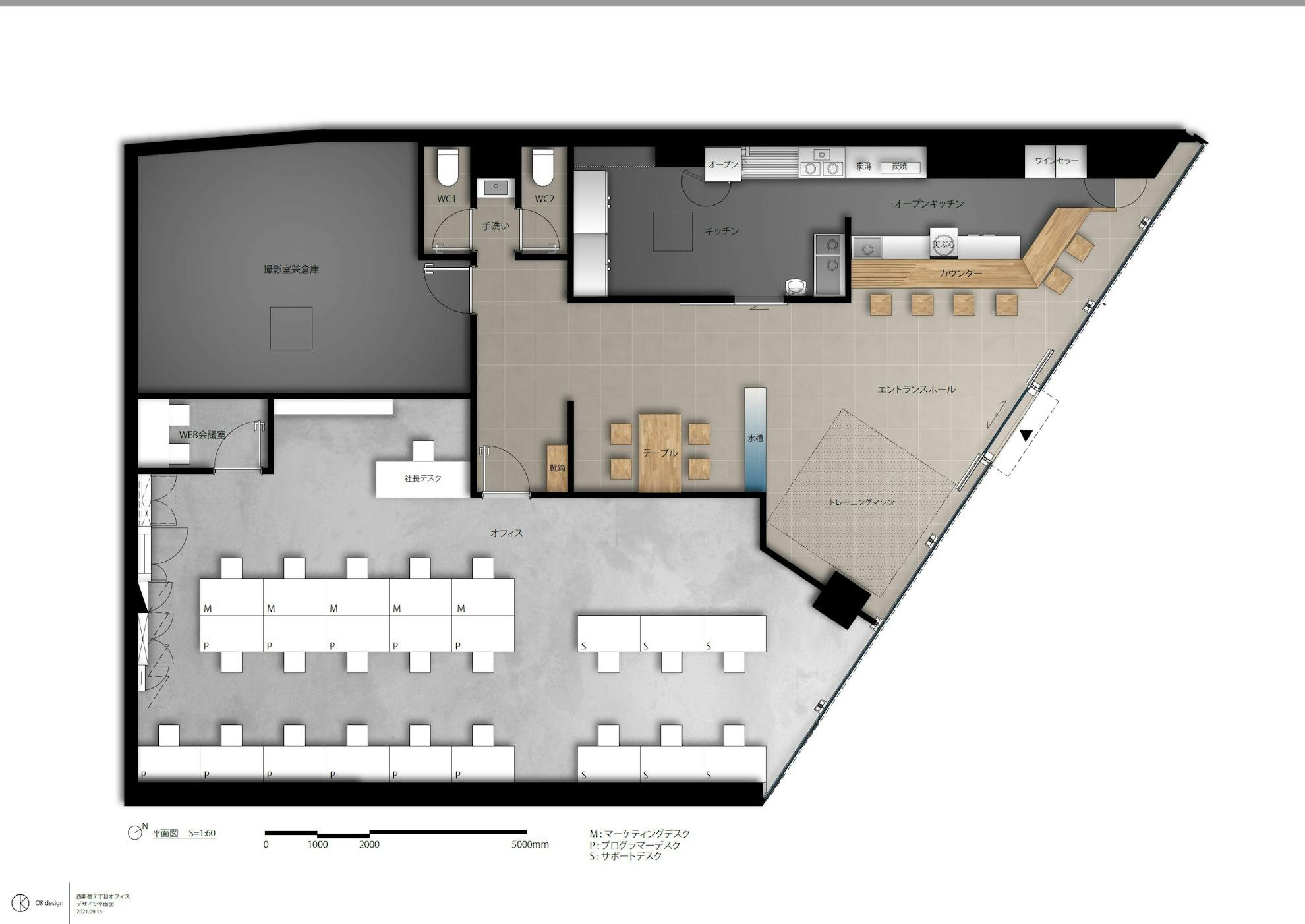

▼ 現場の平面パース

▼ 現場の映像

図面

以下のボタンよりダウンロードしてください。

＜CADデータ＞
・20210915_西新宿７丁目_図面.dwg
・20210916_西新宿７丁目_設備図-1.dwg
・20210916_西新宿７丁目_天井図面.dwg
CADデータのダウンロード
＜PDFデータ＞
・20210916_西新宿７丁目_意匠図.pdf
・20210916_西新宿７丁目_設備図.pdf
PDFデータのダウンロード

▼ 各業者の補足 ▼

全体映像

現場全体の映像です。

天井の映像

電気工事映像

分電盤はついているので、

・線の引き込み
・照明器具の設置
・コンセントの設置

※照明器具は支給させてください。

水道工事

排水に関しては、

厨房床はドライで、シンク下に置き型のグルストラップを設置

その場合は、二層シンクと、一層シンクが、壁の裏表なので、（図面上が違う）
うまく合体、排水は一か所、床用のグリストラップも一つでまとめる

壁工事

左側の外壁は完成してます。

上と下の外壁壁は、スケルトン
軽天で、ＰＢ12ｍｍ片面貼り

その他、内部壁は、
軽天、12ｍｍのボードを両面貼りでお願いします。

天井は、ジプトーンで仕上がってます。

厨房ダクト工事

炭フード　　W800　D600　H700
ガスレンジ　W1200　D600　H600
カウンターの天ぷら　W600　D600　H600
の三か所です。

200パイの穴を2か所、Ｂ工事で空けます。
炭火のフードは単独で排気
ガスレンジと天ぷらは、同じ穴を使って排気

天井から吊って設置後に、
造作でフード周りを加工、何かしらの仕上げをする。

ダクト工事は、やり方で、大きく金額が変わるのと思います。
提案のほどよろしくお願いします。

消防法は守りますが、テストキッチンで、毎日使うわけではないので、
真面目にやる必要はないと思ってます。

※電話で詳しく打ち合わせ、

仕上げ工事

事務所、倉庫　量産クロス　一般的なタイルカーペット
エントランス　1000番代クロス　塩ビタイル
厨房内　塗装、長尺シート

エアコン工事

既存の場所を一台移動

ビル用マルチ室外機がCU-P335UX4

室内天井カセットがCS-P160U4U
天井カセット内の加湿器がCZ-20ASHU

上記が2台ついてますが、一台、2ｍほど移設してください。


このマルチ室外機が、PAC1cという室内機を、増設できるみたいなので、

倉庫に　PAC1c　を新設します。
