制御盤の改造
2021/01/28
なぜか使い始めるといろんな注文が来る
先日納入した汚水処理制御盤ですが、
お客様が手持ちの機器も使ったリフォームシステムなので、
試運転を始めると、予期しなかった不具合が出てきました。
全くの新品設計でも、いざ使ってみると
「ここは使いづらいから修整して欲しい」とか
既存システムとの連係がうまくいかないなどが出るものです。
私は制御盤の設計も製作も出来ますので、
できるだけお客様の要望に応えるように
システムの修正や追加に対応しています。

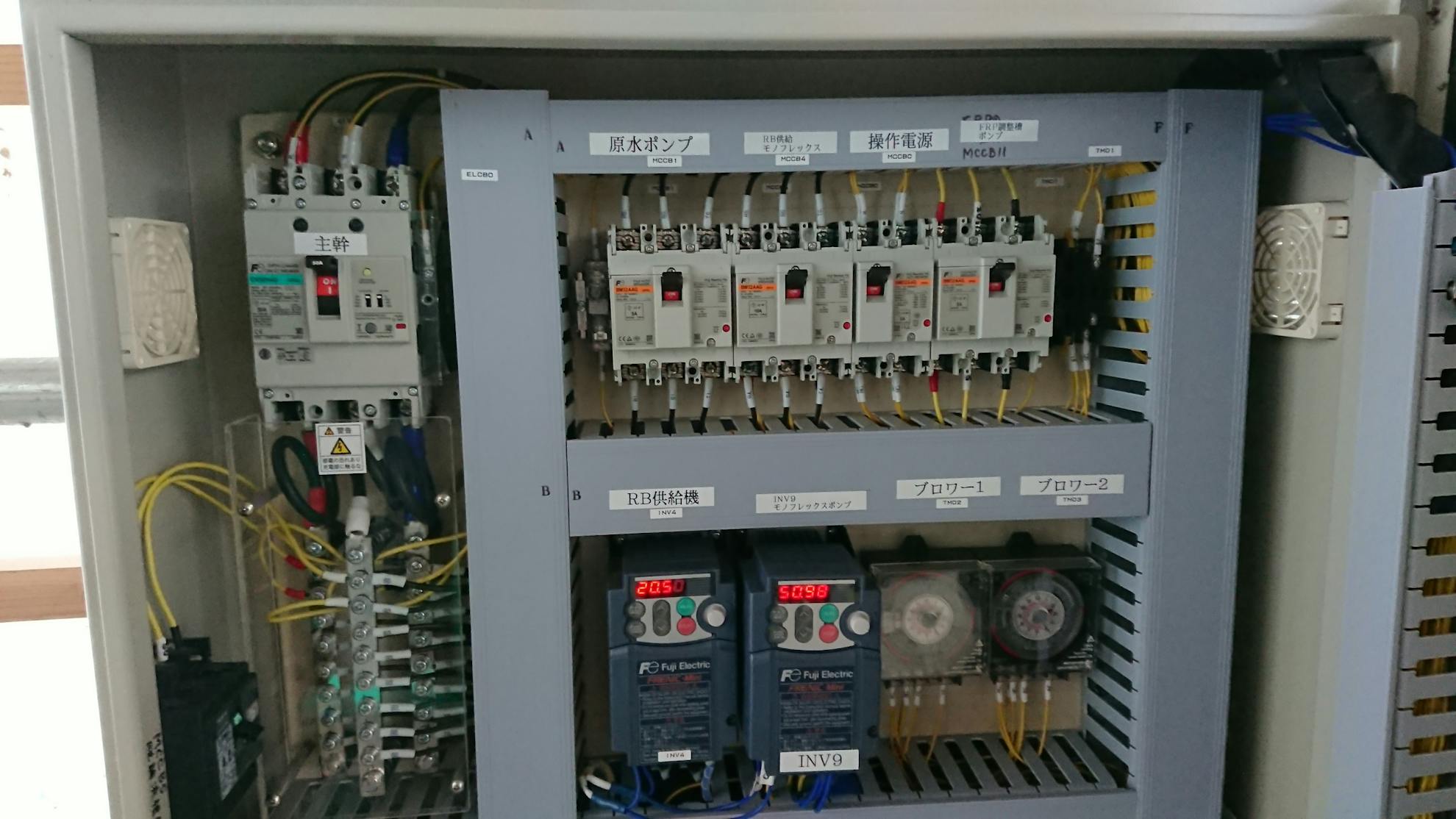

写真の制御盤は、新たに追加した部品の取り付け場所が無くなり、
苦肉の策で取り付けた様子です。
部品の説明はまだ手書きですが、
後日、ラベルプリンターで清書する予定です
後日、ラベルプリンターで清書する予定です

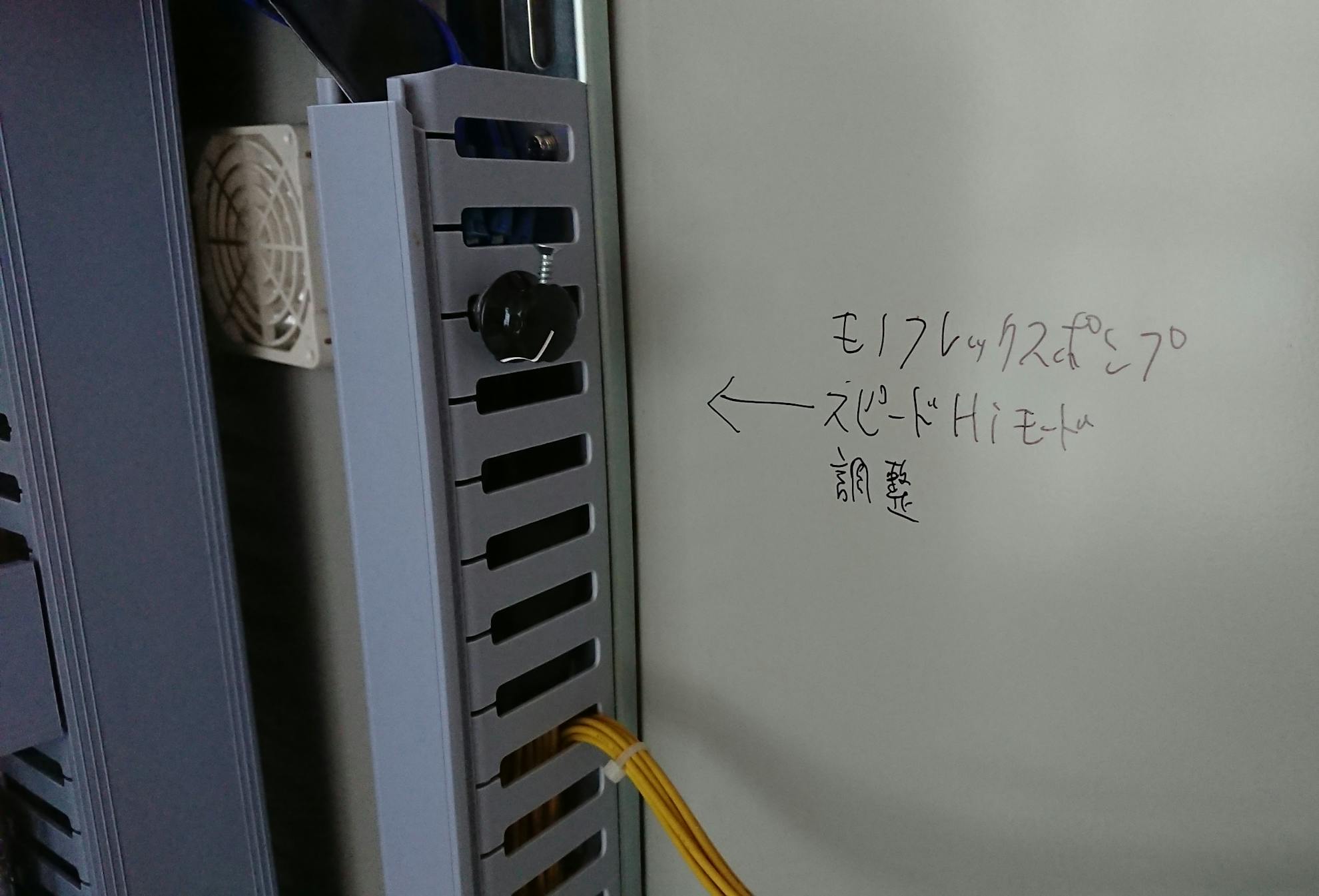

インバーターの速度コントロールを２段階設定できるように設けたボリューム
低速運転周波数はインバーター本体の母龍無で設定し、高速運転時の設定をここで行います。
一度設定すれば、頻繁に動かすものではないので、盤内部に取り付けてあります。
低速運転周波数はインバーター本体の母龍無で設定し、高速運転時の設定をここで行います。
一度設定すれば、頻繁に動かすものではないので、盤内部に取り付けてあります。

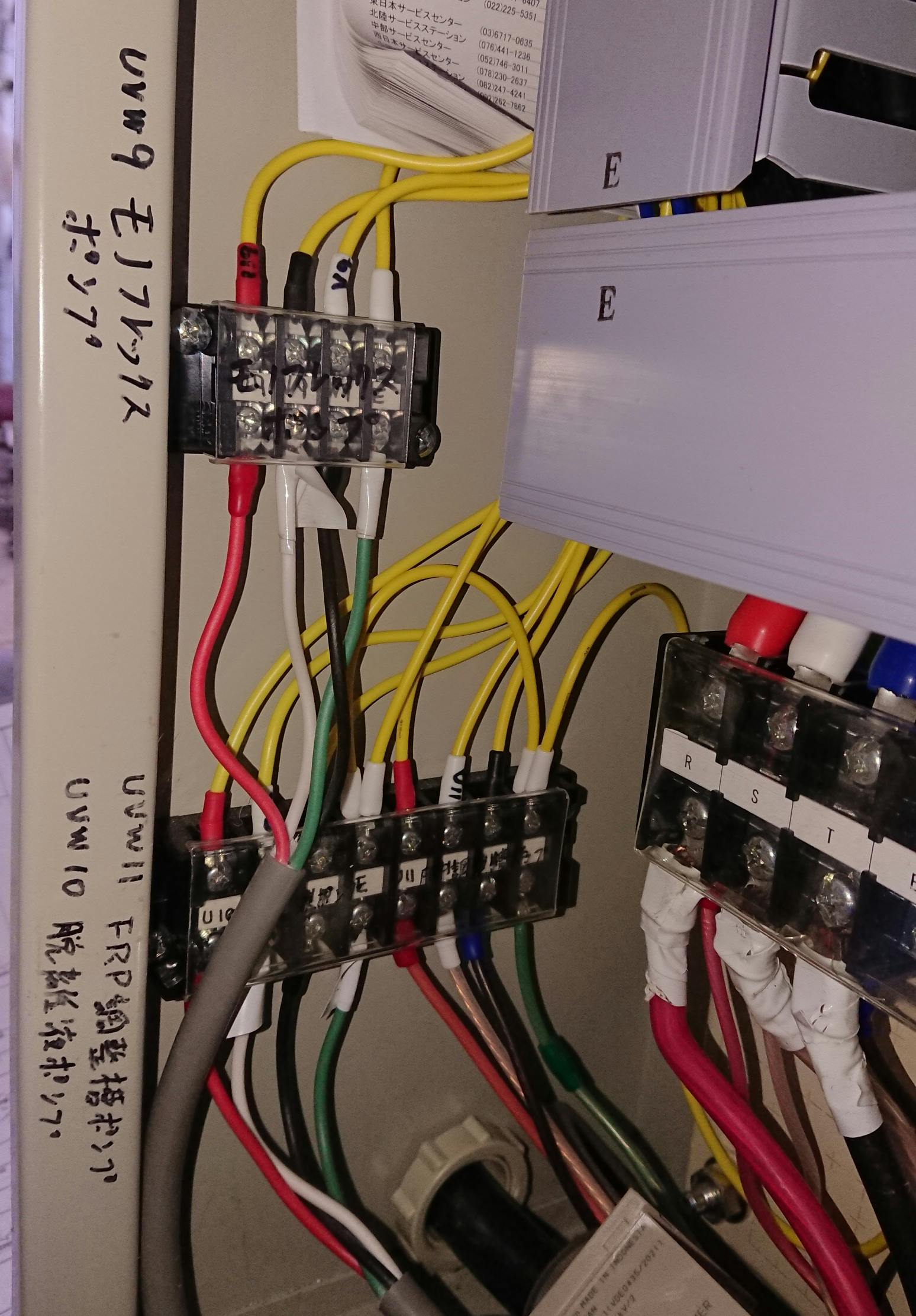

追加した機器用の端子台を取り付けるスペースが無いので、ボックスの側面に取り付けました。
