製作中の部品

undefined

部品製作　Ｎｏ　２０　２１　
循環油ポンプ と給水ポンプ
２０・２１給水ポンプと潤滑油ポンプ
ｴｷｾﾝﾄﾘｯｸｽﾄﾗｯﾌﾟ 2輌分
２x2 1x2
s400 12mm

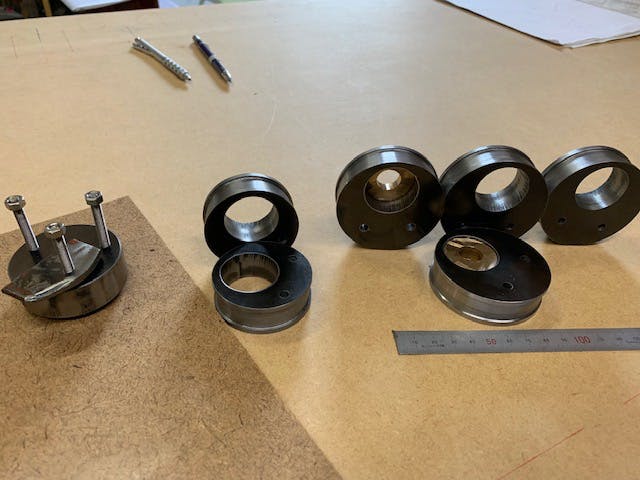

20･21 ｴｷｾﾝﾄﾘｯｸﾛｯﾄﾞ
ﾎﾟﾝﾌﾟ本体に繋ぐ

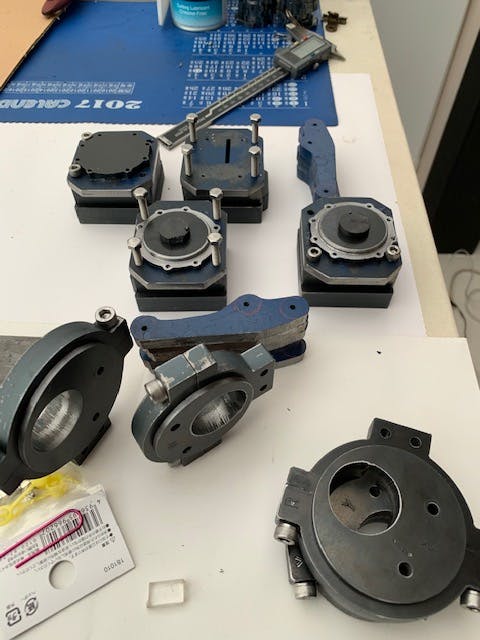

20･21 ｴｷｾﾝﾄﾘｯｸｽﾄﾗｯﾌﾟ
この部品(ｴｷｾﾝﾄﾘｯｸｽﾃﾗｯﾌﾟ)の完成

従台車

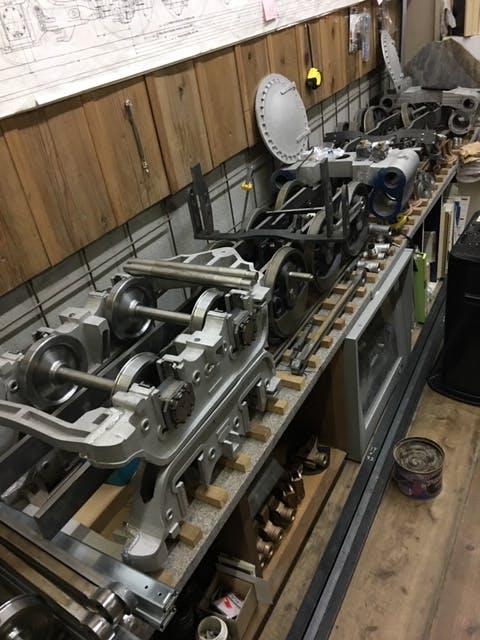

オールアルミ鋳物の従台車

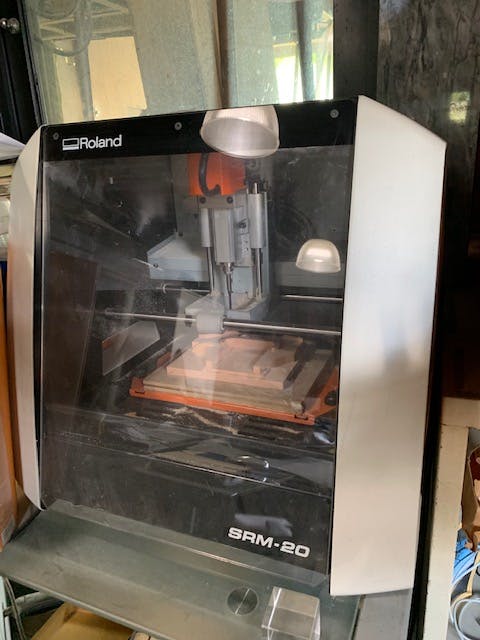

木型を3D CADで製図 MDSー20でケミカルウッドを削り削り 鋳物工場に依頼
アルミ鋳物でふいてもらい実車そのもの
模型屋さんもびっくり

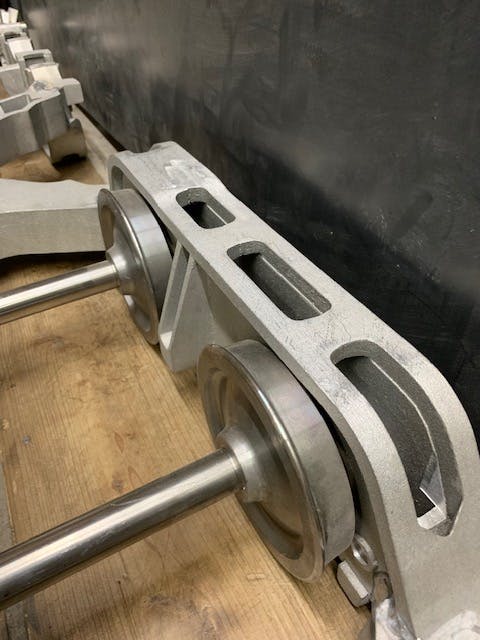

従軸台車従軸台車内側から
アルミ鋳物の枠

鋳物だと重くて作業性が悪いため

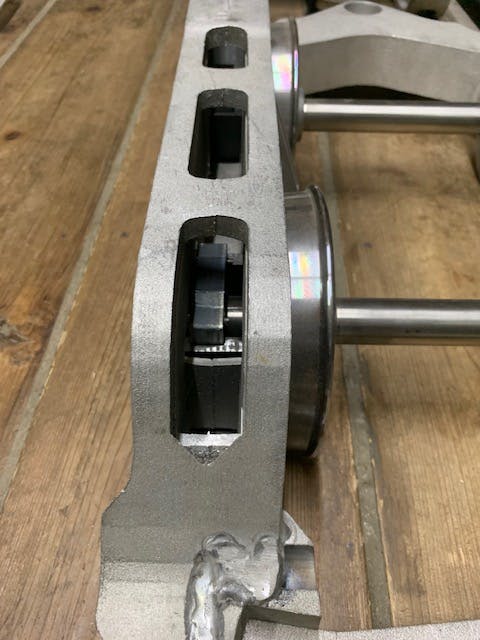

アルミで肉厚を増やし板バネと軸箱を仕込む

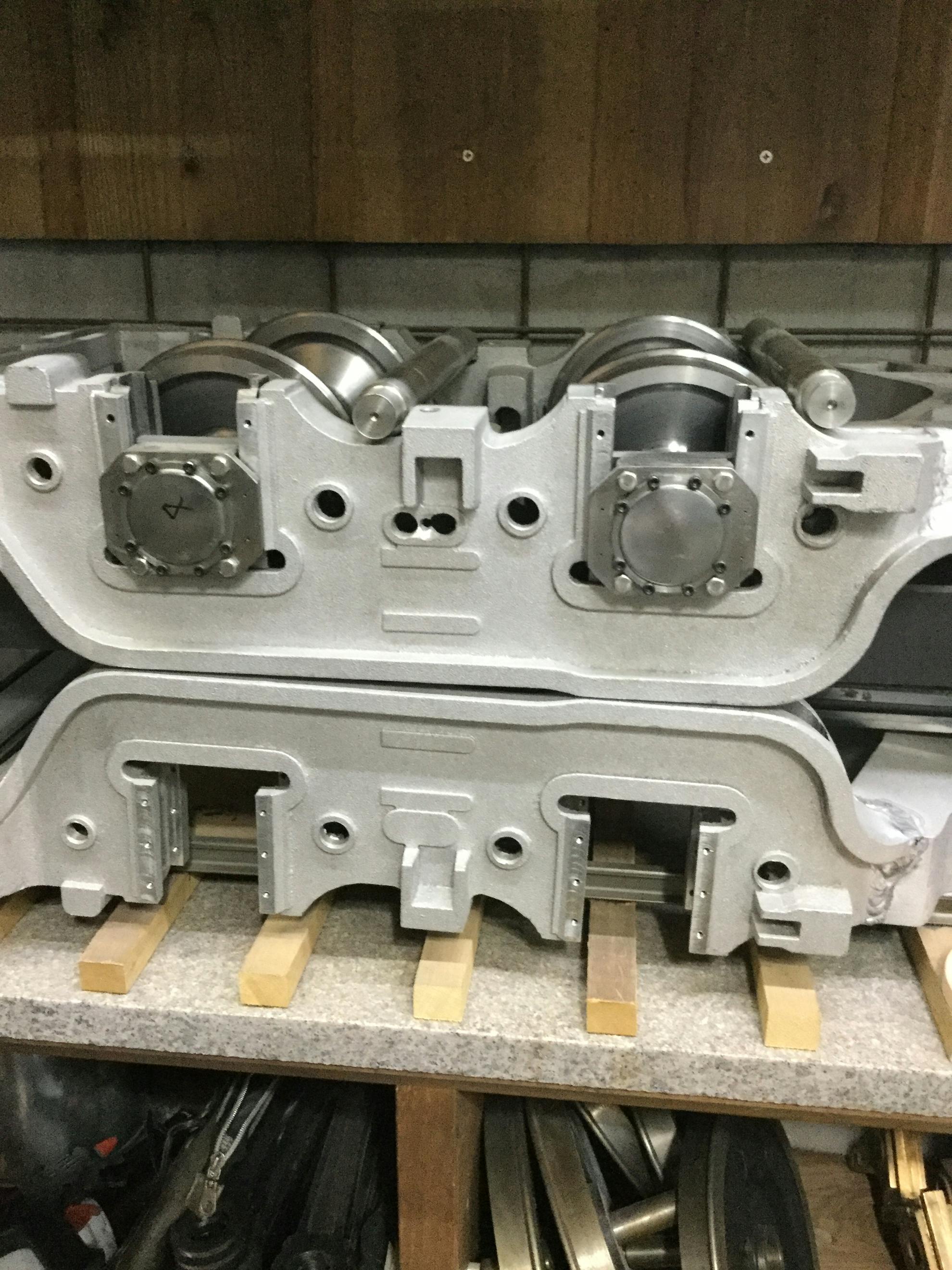

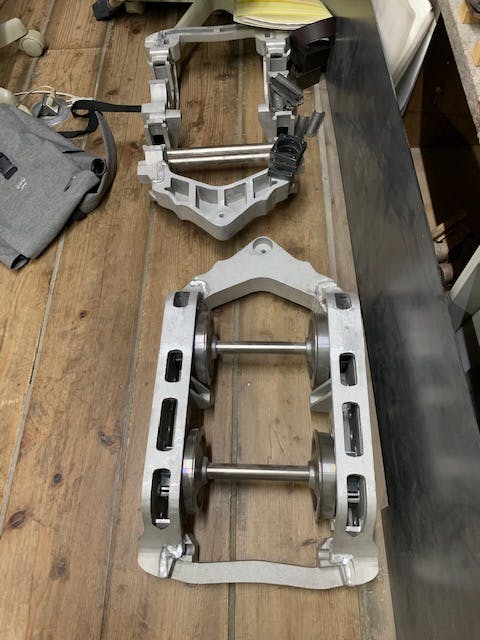

従軸台車を上下から
2輌分製作のためこんな撮影ができる
この後は。バネを仕込むだけ
イコライザーにしてソフトな動きになるといいのだが軸箱の上がかなり狭い
原因はアルミ鋳物のため少し補強厚みが必要

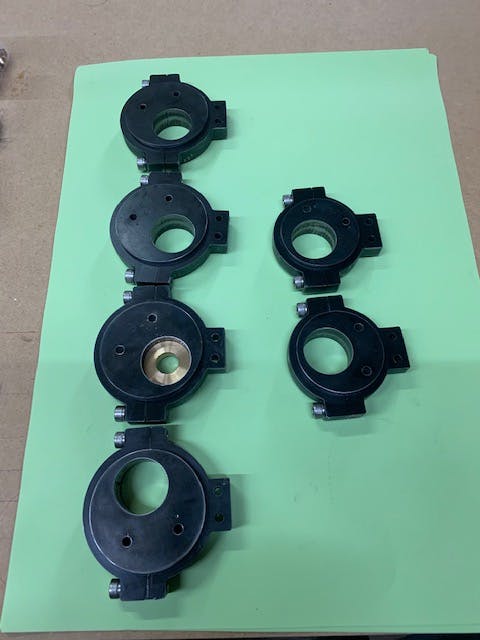

テンダー軸箱

軸カバーを軸箱に冠せるための蓋

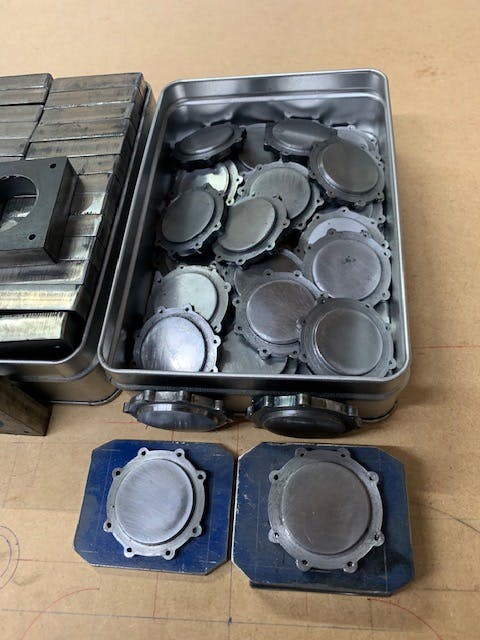

10+4個　2輌分で28セット
デテールに拘らないとよく見える所。
ブレーキ周り

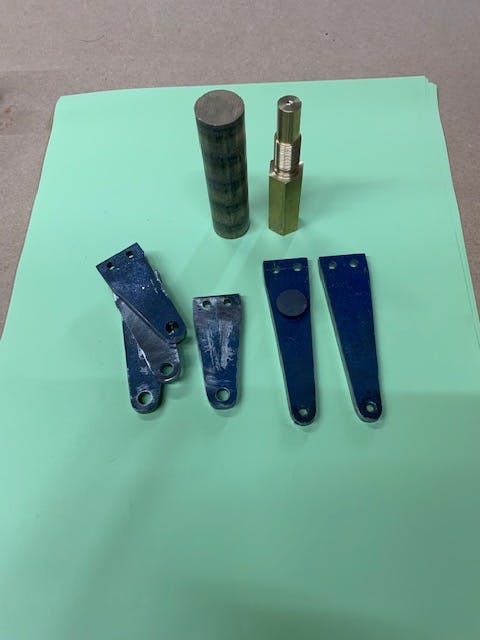

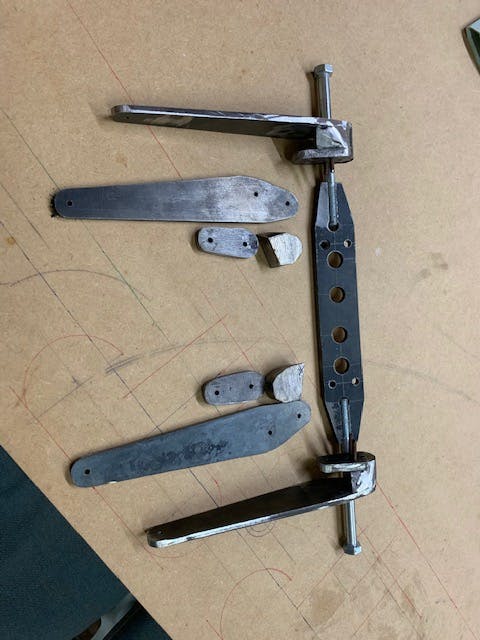

アームと連結プレート
ダボをとり銀ロー銀ロー付け
この銀ロー付けいつも苦労するが纏めて24個する予定
エキセントリックリンク
グリス穴を施す
従軸台車内側
軸箱が見える


木型を安価に

見出し

この文章はダミーテキストです。テキストをクリックすることで編集が可能です。フォントの太さやサイズ変更、カラー変更もできます。左揃え、中央揃え、右揃えなどの位置調整もできますので、サイトに合わせて変更してください。また、テキストにリンクを貼ることもできます。

５月１４日

この部品は卓上旋盤で切削範囲がいっぱいの作業
精密旋盤だと非常に早くできるのにただいま精度を出すため修理中

7月6日

You TubeでThe Steam を見るとアメリカ　イギリス　７　1/2　は主流の感あり
これなら汎用性で部品調達できるかも
